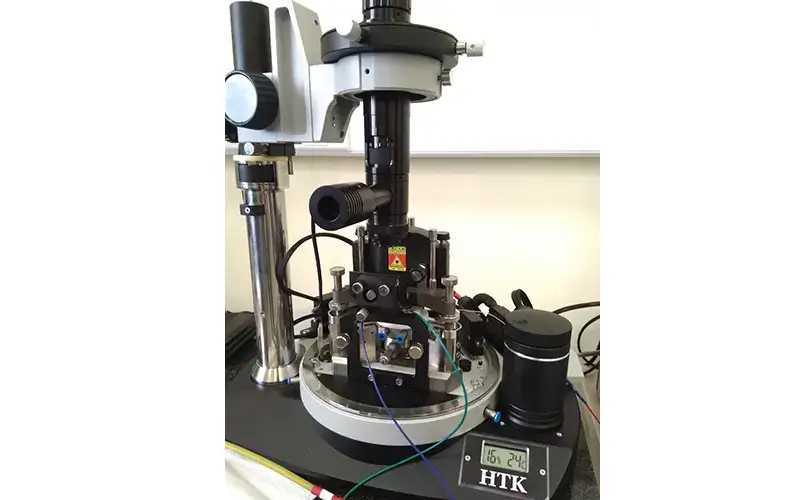

NTEGRA Vita
Модульная система на единой программно-аппаратной платформе для решения множества различных экспериментальных задач в науках о жизни.
Применения в биологии, биофизике, биомедицине
- Изучение белков, пептидов, клеточных мембран, вирусов
- Топография, морфология, наномеханические свойства, анализ сил адгезии и сил трения
- Силовая спектроскопия внутримолекулярных взаимодействий
- Анализ электростатических сил для визуализации биохимических реакций
- Визуализация ДНК, РНК в высоком разрешении

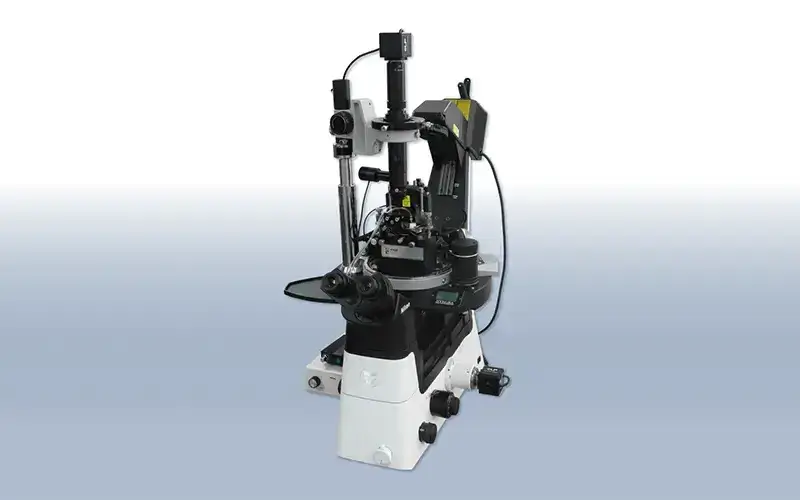

Зондовая нанолаборатория NTEGRA Vita – это специализированный прибор, ориентированный на задачи молекулярной и клеточной биологии. NTEGRA Vita представляет собой сочетание мощного прямого/ инвертированного оптического микроскопа и сканирующего зондового микроскопа с большим набором измерительных методик, возможностью работать c жидкостными или электрохимическими ячейками различных типов.
NTEGRA Vita позволяет осуществлять картирование флюоресценции для анализа внутренней структуры образца и одновременно задействовать АСМ для изучения структуры поверхности образца, с высоким разрешением, картировать различные физические параметры (адгезия, упругость и пр.). При этом можно объединять оптические изображения, карты флюоресценции и изображения АСМ.
Кроме того, в зависимости от задачи, функциональные возможности прибора могут быть существенно расширены функцией колокализованного анализа образца методами спектроскопии комбинационного рассеяния.
Технические характеристики
| Тип сканирования | зондом* | |
| Размер образца | до 40 мм в диаметре до 15 мм по высоте |
|
| Вес образца | до 300 г | |
| Позиционирование образца | 5×5 мм | |
| Точность хода подвижки образца при позиционировании | 5 мкм | |
| Диапазон сканирования | 100x100x10 мкм | |
| Нелинейность по XY (с датчиками обратной связи) | ≤ 0.15% | |
| Среднеквадратичный шум (RMS) по координате Z в полосе 1000 Гц | С датчиками | 0.06 нм (обычно), ≤0.07 нм |
| Без датчиков | 0.05 нм | |
| Оптическая видеосистема | Оптическое разрешение | 3 мкм |
| Поле зрения min | 0.5х0.4 мм | |
| Поле зрения max | 6.5х4.9 мм | |
| Непрерывное приближение | доступно | |
| Инвертированный оптический микроскоп** | доступно | |
| Измерения в чашке Петри** | доступно | |
| Измерения в жидкостной ячейке** | доступно | |
| Измерения в электрохимической ячейке** | доступно | |
| Температурный контроль** | Диапазон | от комнатной температуры до 60°C; от -10°C до +60°C (зависит от варианта используемой жидкостной ячейки) от комнатной температуры до 150°C (при использовании нагревательного столика) |
| Стабильность | ~0.05°C (для жидкостных ячеек); 0.01°C (для нагревательного столика) |
|
| Виброизоляция | Активная | 0.6-200 Гц |
| Пассивная | более 200 Гц | |
* сканирующая головка может быть использована в качестве самостоятельного СЗМ для проведения измерений на больших образцах.
** опция
Возможности и ключевые особенности
- Более 40 методик измерений в одном приборе
- Модульная расширяемая архитектура
- Сканирование образцом и зондом
- Широкий выбор опций и аксессуаров
- Удобная работа в жидкостной ячейке с контролем температуры
- Герметичная ячейка с контролем атмосферы
- Электрохимические АСМ измерения
- Возможность интеграции с ион-проводящей микроскопией
- Удобная интеграция с оптическими микроскопами, в т.ч. конфокальными
- Интеграция с фотолюминесцентной спектроскопией, включая время-разрешенные измерения
- Интеграция со спектроскопией комбинационного рассеяния, в т.ч. в режиме зондового усиления
- Современная управляющая электроника и гибко-настраиваемое программное обеспечение
Сканирующая ион-проводящая микроскопия (СИПМ) для биофизических и биохимических исследований.
Сканирующая ион-проводящая микроскопия (СИПМ) — это метод, который позволяет неинвазивно изучать топографию, структуру и функции клеток в физиологических условиях в реальном времени. Использование специальных стеклянных нанопипеток позволяет получать разрешение на уровне нанометров.
Аппаратно-программный комплекс - сканирующий ион-проводящий микроскоп (СИПМ):
- ICAPPIC Z-столик с ручным позиционированием нанопипетки по осям XY
- ICAPPIC XY-столик с ручным грубым позиционированием образца по осям XY
- ICAPPIC Стенд для столиков XY и Z с экраном Фарадея
- ICAPPIC 3-канальная система управления пьезо. Активные каналы: X, Y, Z
- Универсальный контроллер ICAPPIC с двухканальным усилителем ионного тока
- Совместимость с программным обеспечением для сканирующей ион-проводящей микроскопии в режиме hopping mode
Возможности применения:
- Нанопозиционирование зонда и локальная доставка препаратов
- Электрофизиологические исследования
- СПК измерения
- Электрохимические исследования
- Наносенсорика
